Rudazott húzórugók - Rozsdamentes acél

Rudazott vonórugók rozsdamentes rugóacélból

Rendeljen hétfőtől csütörtökig 15:30 előtt és pénteken 14:45 előtt, és a megrendelést még ugyanazon a napon elküldjük, a megérkezése pedig 2-4 napon belül várható Ez vonatkozik az összes raktáron lévő rudazott húzórugóra.

A kívánt termék melletti bevásárlókosárra kattintva megtekintheti a mennyiségi kedvezményeket és árakat.

A gyors és egyszerű navigáláshoz használja az alábbi tartománycsúszkákat.

Mi az a rudazott húzórugó?


A rudazott húzórugók egy nyomórugót és két szerelőkonzolt tartalmaznak. A mindkét végükön egy-egy szerelőkonzollal rendelkező nyomórugók húzórugókként működnek. A szerelőkonzolok erősebbek, mint a húzórugók szabványos hurkai. A rudazott vonórugókat leggyakrabban a kikötőhajókhoz használják. A rudazott vonórugót néha csónakrugónak is nevezik.

Szűrés
Vásárlási beállítások
d - Huzal átmérője (mm)
De - Külső átmérő (mm)
L0 - Terheletlen hosszúság (mm)
Ln - Max. terhelt hosszúság (mm)
Sn - Maximális elmozdulás (mm)
Fn - Maximális terhelés ,Ln (N)
R - Rugóállandó (N/mm)
db - Huzalhurkok (mm)

1-10/20 termék

Csökkenő sorrendbe
Árak megtekintése - Kosárba helyezés Anyag d
Huzal átmérője (mm)
De
Külső átmérő (mm)
L0
Terheletlen hosszúság (mm)
Ln
Max. terhelt hosszúság (mm)
Sn
Maximális elmozdulás (mm)
Fn
Maximális terhelés ,Ln (N)
R
Rugóállandó (N/mm)
db
Huzalhurkok (mm)
Cikkszám Készlet Műszaki rajz Bővebben 3D CAD
Rozsdamentes acél 302 1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980
Rozsdamentes acél 302 1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981
Rozsdamentes acél 302 1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982
Rozsdamentes acél 302 1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983
Rozsdamentes acél 302 1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984
Rozsdamentes acél 302 1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985
Rozsdamentes acél 302 2,00 22,00 150,00 218,00 68,00 141,00 2,05 2,00 BF-10986 BF-10986
Rozsdamentes acél 302 2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987
Rozsdamentes acél 302 2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988
Rozsdamentes acél 302 2,00 22,00 225,00 375,00 150,00 141,00 0,94 2,00 BF-10989 BF-10989
  1. BF-10980
    Raktáron: 33
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,00
    De - Külső átmérő (mm) 7,30
    L0 - Terheletlen hosszúság (mm) 40,00
    Ln - Max. terhelt hosszúság (mm) 49,60
    Sn - Maximális elmozdulás (mm) 9,60
    Fn - Maximális terhelés ,Ln (N) 39,60
    R - Rugóállandó (N/mm) 4,11
    db - Huzalhurkok (mm) 1,00
  2. BF-10981
    Raktáron: 25
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,00
    De - Külső átmérő (mm) 7,30
    L0 - Terheletlen hosszúság (mm) 50,00
    Ln - Max. terhelt hosszúság (mm) 64,00
    Sn - Maximális elmozdulás (mm) 14,00
    Fn - Maximális terhelés ,Ln (N) 39,20
    R - Rugóállandó (N/mm) 2,79
    db - Huzalhurkok (mm) 1,00
  3. BF-10982
    Raktáron: 32
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,00
    De - Külső átmérő (mm) 7,30
    L0 - Terheletlen hosszúság (mm) 60,00
    Ln - Max. terhelt hosszúság (mm) 75,40
    Sn - Maximális elmozdulás (mm) 15,40
    Fn - Maximális terhelés ,Ln (N) 23,90
    R - Rugóállandó (N/mm) 1,55
    db - Huzalhurkok (mm) 1,00
  4. BF-10983
    Raktáron: 17
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,60
    De - Külső átmérő (mm) 14,10
    L0 - Terheletlen hosszúság (mm) 80,00
    Ln - Max. terhelt hosszúság (mm) 114,00
    Sn - Maximális elmozdulás (mm) 3,40
    Fn - Maximális terhelés ,Ln (N) 117,00
    R - Rugóállandó (N/mm) 3,45
    db - Huzalhurkok (mm) 1,60
  5. BF-10984
    Raktáron: 51
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,60
    De - Külső átmérő (mm) 14,10
    L0 - Terheletlen hosszúság (mm) 100,00
    Ln - Max. terhelt hosszúság (mm) 150,00
    Sn - Maximális elmozdulás (mm) 50,00
    Fn - Maximális terhelés ,Ln (N) 119,00
    R - Rugóállandó (N/mm) 2,34
    db - Huzalhurkok (mm) 1,60
  6. BF-10985
    Raktáron: 68
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 1,60
    De - Külső átmérő (mm) 14,10
    L0 - Terheletlen hosszúság (mm) 125,00
    Ln - Max. terhelt hosszúság (mm) 201,00
    Sn - Maximális elmozdulás (mm) 76,00
    Fn - Maximális terhelés ,Ln (N) 121,00
    R - Rugóállandó (N/mm) 1,58
    db - Huzalhurkok (mm) 1,60
  7. BF-10986
    Raktáron: 30
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 2,00
    De - Külső átmérő (mm) 22,00
    L0 - Terheletlen hosszúság (mm) 150,00
    Ln - Max. terhelt hosszúság (mm) 218,00
    Sn - Maximális elmozdulás (mm) 68,00
    Fn - Maximális terhelés ,Ln (N) 141,00
    R - Rugóállandó (N/mm) 2,05
    db - Huzalhurkok (mm) 2,00
  8. BF-10987
    Raktáron: 11
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 2,00
    De - Külső átmérő (mm) 22,00
    L0 - Terheletlen hosszúság (mm) 175,00
    Ln - Max. terhelt hosszúság (mm) 275,00
    Sn - Maximális elmozdulás (mm) 100,00
    Fn - Maximális terhelés ,Ln (N) 140,00
    R - Rugóállandó (N/mm) 1,40
    db - Huzalhurkok (mm) 2,00
  9. BF-10988
    Raktáron: 6
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 2,00
    De - Külső átmérő (mm) 22,00
    L0 - Terheletlen hosszúság (mm) 200,00
    Ln - Max. terhelt hosszúság (mm) 306,00
    Sn - Maximális elmozdulás (mm) 106,00
    Fn - Maximális terhelés ,Ln (N) 119,00
    R - Rugóállandó (N/mm) 1,12
    db - Huzalhurkok (mm) 2,00
  10. BF-10989
    Raktáron: 40
    Anyag Rozsdamentes acél 302
    d - Huzal átmérője (mm) 2,00
    De - Külső átmérő (mm) 22,00
    L0 - Terheletlen hosszúság (mm) 225,00
    Ln - Max. terhelt hosszúság (mm) 375,00
    Sn - Maximális elmozdulás (mm) 150,00
    Fn - Maximális terhelés ,Ln (N) 141,00
    R - Rugóállandó (N/mm) 0,94
    db - Huzalhurkok (mm) 2,00
Oldal
oldalanként

Rozsdamentes acél:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Üzemi hőmérséklet -200 ºC és +250 ºC között

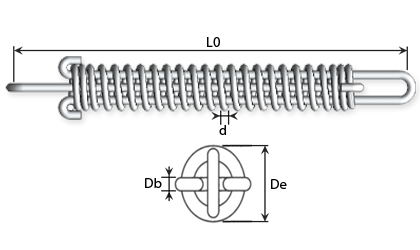

Műszaki adatok - Rudazott vonórugók rozsdamentes rugóacélból
d
=
Huzal, mm (rugó)
db
=
Huzal, mm (konzol)
De
=
Külső átmérő, rugó
Bi
=
Belső átmérő, konzol
Lh
=
Belső magasság, konzol
R
=
Rugóerő, N/mm
L0
=
Terheletlen teljes hosszúság a konzolon belül mérve
Ln
=
Maximális terhelt hosszúság
sn
=
Max. elmozdulás
Fn
=
Max. erő
1 N
=
0,10197 Kg
1 kg
=
9,80665 N

Egy rugó élettartamát általában nagyon nehéz meghatározni. Nagyszámú paramétert kell figyelembe venni, ezért lehetetlen meghatározni az élettartamot.

Az élettartamot jelentősen befolyásoló paraméterek a következők: Telepítés, telepítési módszer, mozgások száma, rezgések, ütések, torzió, út hossza, nem tengelyirányú mozgás, hőmérséklet, más felületekkel szembeni kopás, használati környezet, tisztítószerek, oldalirányú ütések stb.

A maximális terhelésnek a rugóra történő alkalmazása vagy annak túllépése lerövidíti a rugó élettartamát, és tartós torzulást okozhat.
