Torziós rugók - Zongorahuzal

Torziós rugók - Zongorahuzal

Rendeljen hétfőtől csütörtökig 15:30 előtt és pénteken 14:45 előtt, és a megrendelést még ugyanazon a napon elküldjük, a megérkezése pedig 2-4 napon belül várható Ez vonatkozik az összes raktáron lévő torziós rugóra.

A gyors és egyszerű navigáláshoz használja az alábbi tartománycsúszkákat. Tekintse meg a torziós rugóink széles választékát.

Mi az a torziós rugó?


A torziós rugók forgatónyomatékot hoznak létre, vagy összegyűjtik a forgási energiát a szerelvényben. A torziós rugókat általában tüskére szerelik. Ezek a tüskék úgy vannak méretezve, hogy pontosan megfelelő szélességű hézag maradjon a tüske és a rugótest belső oldala között. A tüske és a rugótest között nem maradhat túl nagy vagy túl keskeny hézag. Ha a hézag túl nagy, a rugótest összeomolhat, ha viszont túl keskeny a hézag, a terhelt rugótest rászorulhat a tüskére.

A rugót mindig abban az irányban kell terhelni, amelyik lehetővé teszi a rugótest „záródását”. Javasolt úgy megválasztani a jobbos vagy balos tekercseléssel készült rugókat, hogy párokban lehessen felszerelni azokat a tüskére.

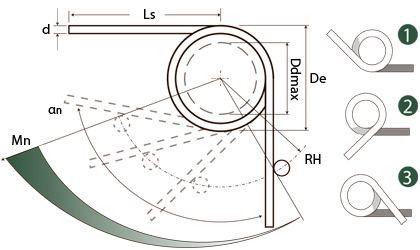

Különböző lábelhelyezkedések


Zongorahuzalból készült torziós rugóink 3 különböző lábelhelyezkedéssel kaphatók. Ha ezektől eltérő lábelhelyezkedésre van szükség, javasoljuk, hogy válasszon a rozsdamentes acélból készült sorozatunkból. Részletek.

Tekercselési irány


Az R betűvel végződő termékazonosítók jobbos tekercselésű rugókat jelölnek.
Az L betűvel végződő termékazonosítók balos tekercselésű rugókat jelölnek.

Szűrés
Vásárlási beállítások
d - Huzal átmérője (mm)
De - Külső átmérő (mm)
Di - Belső átmérő (mm)
Ddmax - Max. szár (mm)
n - Elasztikus tekercsek (Db)
Ls1 - Lábhosszúság (mm)
αn - Max. Elfordulás (fok)
Láb elhelyezkedése
Mn - Max. nyomaték (N mm)

1-10/144 termék

Csökkenő sorrendbe
Árak megtekintése - Kosárba helyezés Anyag d
Huzal átmérője (mm)
De
Külső átmérő (mm)
Di
Belső átmérő (mm)
Ddmax
Max. szár (mm)
n
Elasztikus tekercsek (Db)
Ls1
Lábhosszúság (mm)
αn
Max. Elfordulás (fok)
Mn
Max. nyomaték (N mm)
Cikkszám Készlet Műszaki rajz Bővebben 3D CAD
Zongorahuzal 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Zongorahuzal 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Zongorahuzal 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Zongorahuzal 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Zongorahuzal 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Zongorahuzal 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Zongorahuzal 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Zongorahuzal 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Zongorahuzal 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Zongorahuzal 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    Raktáron: 544
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,78
    Di - Belső átmérő (mm) 3,96
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 5,92
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 210,00
    Mn - Max. nyomaték (N mm) 12,00
  2. T016-210-125R
    Raktáron: 1 193
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,78
    Di - Belső átmérő (mm) 3,96
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 5,92
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 210,00
    Mn - Max. nyomaték (N mm) 12,00
  3. T016-300-125L
    Raktáron: 1 130
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,78
    Di - Belső átmérő (mm) 3,96
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 8,67
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 300,00
    Mn - Max. nyomaték (N mm) 12,00
  4. T016-300-125R
    Raktáron: 511
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,78
    Di - Belső átmérő (mm) 3,96
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 8,67
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 300,00
    Mn - Max. nyomaték (N mm) 12,00
  5. T016-120-125L
    Raktáron: 622
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,83
    Di - Belső átmérő (mm) 4,01
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 3,17
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 120,00
    Mn - Max. nyomaték (N mm) 12,00
  6. T016-120-125R
    Raktáron: 489
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,41
    De - Külső átmérő (mm) 4,83
    Di - Belső átmérő (mm) 4,01
    Ddmax - Max. szár (mm) 3,18
    n - Elasztikus tekercsek (Db) 3,17
    Ls1 - Lábhosszúság (mm) 19,10
    αn - Max. Elfordulás (fok) 120,00
    Mn - Max. nyomaték (N mm) 12,00
  7. T020-300-187L
    Raktáron: 1 039
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,51
    De - Külső átmérő (mm) 6,93
    Di - Belső átmérő (mm) 5,91
    Ddmax - Max. szár (mm) 4,75
    n - Elasztikus tekercsek (Db) 8,67
    Ls1 - Lábhosszúság (mm) 25,40
    αn - Max. Elfordulás (fok) 300,00
    Mn - Max. nyomaték (N mm) 20,00
  8. T020-300-187R
    Raktáron: 977
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,51
    De - Külső átmérő (mm) 6,93
    Di - Belső átmérő (mm) 5,91
    Ddmax - Max. szár (mm) 4,75
    n - Elasztikus tekercsek (Db) 8,67
    Ls1 - Lábhosszúság (mm) 25,40
    αn - Max. Elfordulás (fok) 300,00
    Mn - Max. nyomaték (N mm) 20,00
  9. T020-210-187L
    Raktáron: 529
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,51
    De - Külső átmérő (mm) 6,96
    Di - Belső átmérő (mm) 5,94
    Ddmax - Max. szár (mm) 4,75
    n - Elasztikus tekercsek (Db) 5,92
    Ls1 - Lábhosszúság (mm) 25,40
    αn - Max. Elfordulás (fok) 210,00
    Mn - Max. nyomaték (N mm) 20,00
  10. T020-210-187R
    Raktáron: 532
    Anyag Zongorahuzal
    d - Huzal átmérője (mm) 0,51
    De - Külső átmérő (mm) 6,96
    Di - Belső átmérő (mm) 5,94
    Ddmax - Max. szár (mm) 4,75
    n - Elasztikus tekercsek (Db) 5,92
    Ls1 - Lábhosszúság (mm) 25,40
    αn - Max. Elfordulás (fok) 210,00
    Mn - Max. nyomaték (N mm) 20,00
oldalanként

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Üzemi hőmérséklet -30 ºC és +120 ºC között

Nyomaték tűréshatára: +/- 10%
Külső átmérő (De) tűréshatára: +/- 5 %

Ha PDF-adatlapot vagy 3D-s CAD-rajzot szeretne a rugóról .step, .iges vagy .sat formátumban, ezeket ingyen letöltheti, ha a táblázatban található tételszám melletti 3D CAD szimbólumra kattint.

Az R betűvel végződő termékazonosítók jobbos tekercselésű rugókat jelölnek.
Az L betűvel végződő termékazonosítók balos tekercselésű rugókat jelölnek.

Torziós rugók - Zongorahuzal - Tekercselési irány

Egy rugó élettartamát általában nagyon nehéz meghatározni. Nagyszámú paramétert kell figyelembe venni, ezért lehetetlen meghatározni az élettartamot.

Az élettartamot jelentősen befolyásoló paraméterek a következők: Telepítés, telepítési módszer, mozgások száma, rezgések, ütések, torzió, út hossza, nem tengelyirányú mozgás, hőmérséklet, más felületekkel szembeni kopás, használati környezet, tisztítószerek, oldalirányú ütések stb.

A maximális terhelésnek a rugóra történő alkalmazása vagy annak túllépése lerövidíti a rugó élettartamát, és tartós torzulást okozhat.>
